货源地下电缆管线探测仪【便携式故障录波仪】质量可靠

【天正华意电气设备(汕头市分公司)tianzh3611-31】创建于2008年,专业生产地下电缆管线探测仪,公司宗旨以质量求生存,以效益求发展,以诚信报客户,欢迎新老客户来电咨询联系人:杨经理,地址:平度市平安路2号。

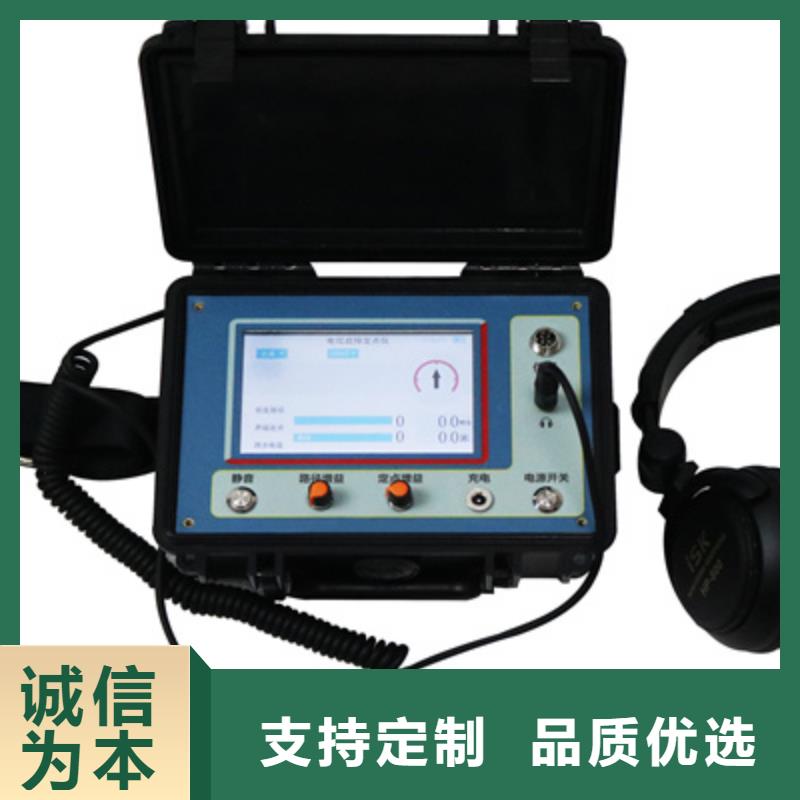

地下电缆管线探测仪多功能电缆识别仪，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

地下电缆管线探测仪基本操作接收器和钩式检测仪都是按POWER键开关机。检测仪开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，检测仪电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪， 提示检测仪将自动关机，此时按POWER键检测仪能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值5、10、100，1000上下箭头键查阅所存数据。按ENTER键确认进行当前操作。按ESC键退出当前目录返回上级菜单。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。危险！严禁测试电压超过60kV的裸导线或汇流母线，否则有电击危险，造成人身伤害或设备损坏。检测仪挂在导线上，让导线处于检测仪的A区，如下图。A区无位置误差；B 区位置误差约增加0.2％；C区位置误差约增加2％。多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。● 把火线零线（2根线）一齐钩住即测量单相电器设备的漏电流。● 把地线（1根线）钩住即测量设备该接地线的漏电流。● 把三相四线（4根线）一起钩住即测试总漏电流。● 把主线（1根线）钩住即测量该主线路的电流。六. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否者有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于3.2V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系

地下电缆管线探测仪识别步骤1、确认发射机工作正常：请严格按照发射机说明书中的要求进行检查。2、近端识别确认：在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。增益调节：按左右箭头键分别用来减小或增大增益，1-5级，第5级强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。3）目标识别：在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。电压测量1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。该电压测量可当一般的交流电压测量使用，请确认被测电压不超过600V。
