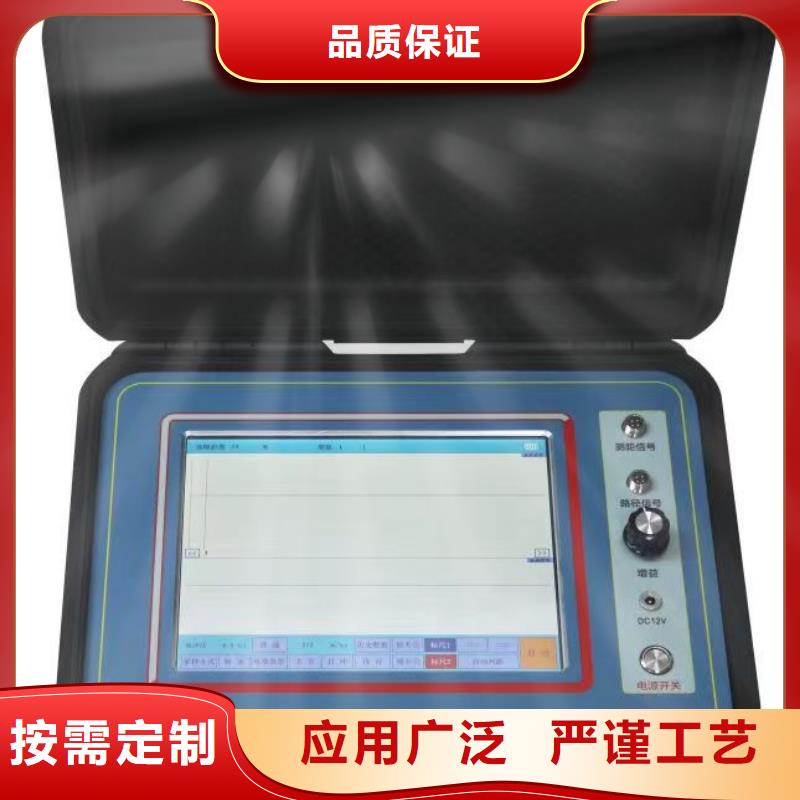

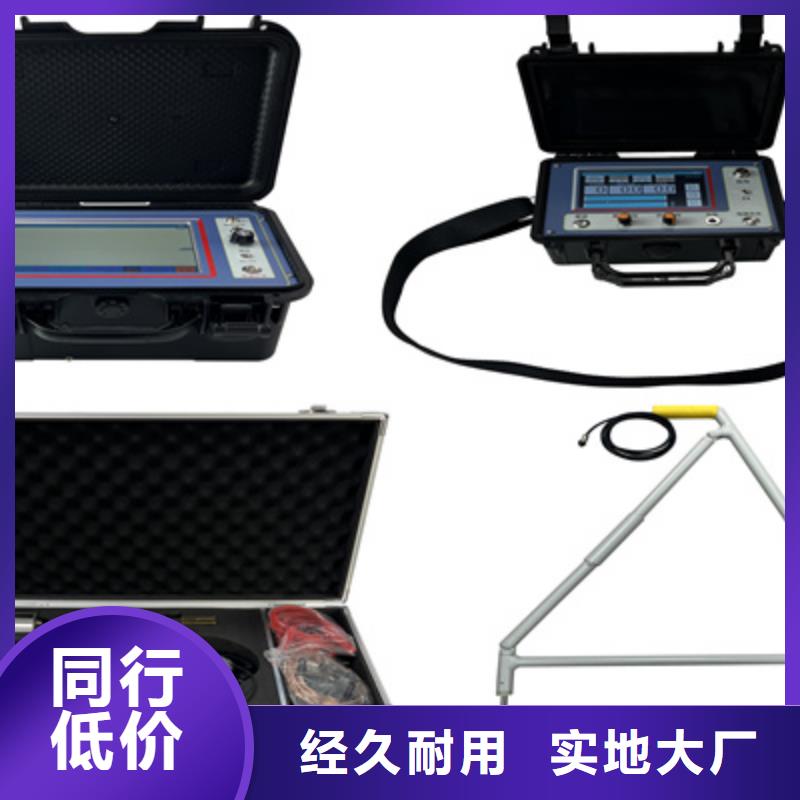

电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2004智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2004智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。

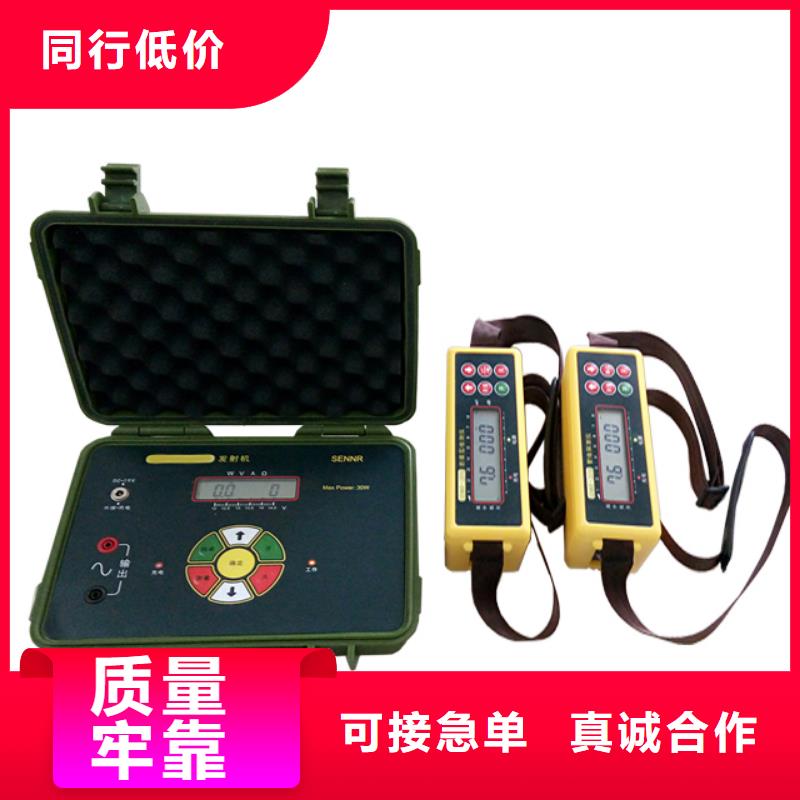

电缆故障探测仪操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：50W测量范围：0-80kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-100.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5

电缆故障探测仪测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。2、低压脉冲法测试电缆长度（全长）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。
