模拟断路器,【天正华意电气设备(庆阳市分公司)tianzh3611-31】是庆阳口碑较好的模拟断路器生产厂家之一,作为专业的模拟断路器生产厂家,我们致力于为您提供高品质的产品和行业资讯。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

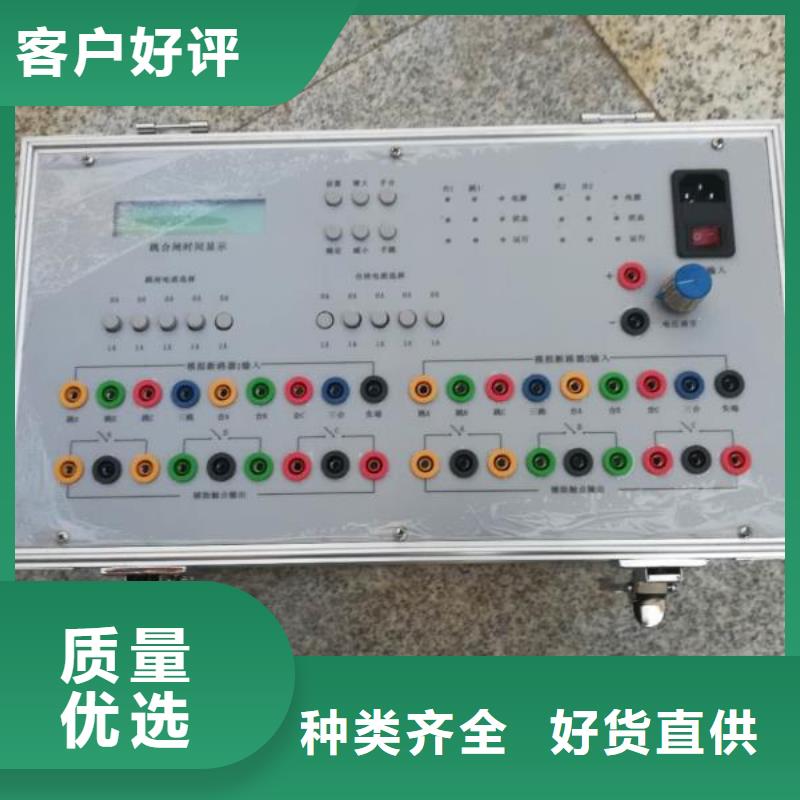

模拟断路器配电开关模拟试验盒是我公司根据市场需求，结合现场试验经验研制开发出体积小、重量轻。锂电池供电、便携式的新型FTU、DTU、TTU等试验用的配电开关试验盒。本装置可以模拟3路跳闸开关和3路合闸开关。可模拟在配网 FA 测试中现场开关作用，通过将原开关端子的遥信、遥控接点拆下接入模拟开关盒，保证在不停电的情况下顺利完成 FA 测试实验。本产品具有多种供电方式1、交流供电：AC165V～250V。2.直流供电：DC10V～60V。3.也可以通过内部大容量锂电池供电。一次充电可以连续使用半个月。极大的方便了用户的使用。本产品包含 1 组遥控合闸输入端子、1 组遥控分闸输入端子、3组分位遥信接点、3组合位遥信接点，均为固态继电器接点，可以通过 设置开关设置合闸和分闸动作延时。另外，本产品还可以通过合闸和分闸按键实现手动合闸和手动分闸操作，从而来模拟实现断路器的的跳/合闸动作。主要技术指标供电电压输入：AC165V～250V 或 DC10V～60V或内部锂电池供电跳合闸输入电压：DC 24V≤ Vin ≤240V合闸时间选择：0ms～500ms, 步长1ms延迟时间精度：≤2ms跳闸时间选择：0 ms -500ms步进1ms延迟时间精度：≤2ms常开/常闭输出接点容量：DC12～220V /5A工作环境:温度-10℃～ ＋45℃，湿度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接线用配电开关模拟试验盒做测试时，在电源开关关断的情况下将输入电源接至试验盒面板的电源输入端子，遥合输入和遥分输入接入开关试验盒面板上对应的分闸输入/合闸输入端子。输出端继电器信号接入测试设备对应的合位及分位信号输入。

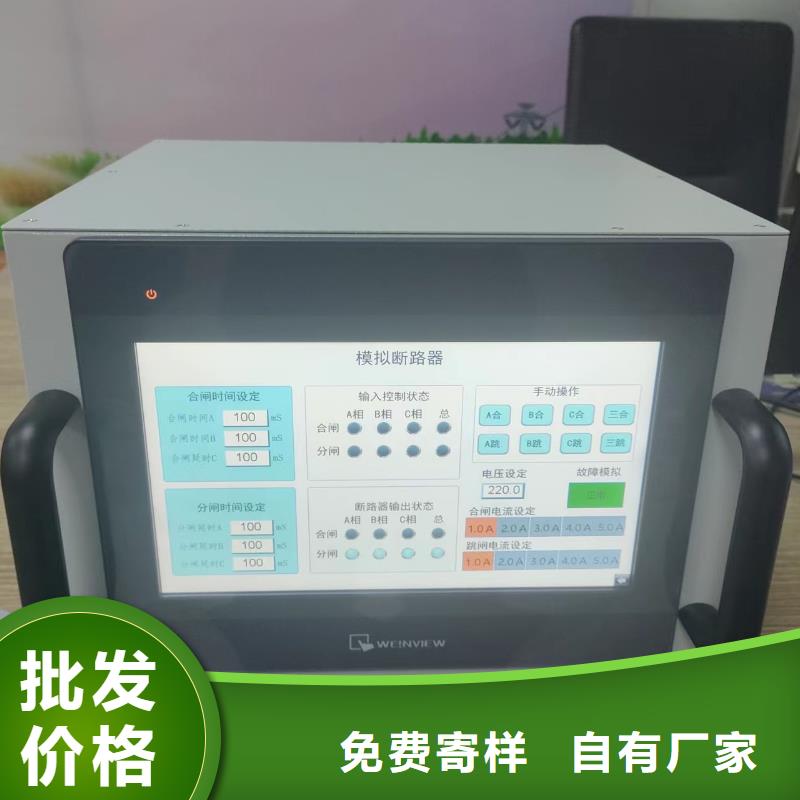

模拟断路器 产品特点及用途断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制， 可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数、提高使用寿命，是继电保护试验工作的重要配套设备。断路器模拟装置原理与结构基本相同，仅仅是跳合闸电流值不同断路器模拟装置外形结构为便携式，适用于现场试验使用。断路器模拟装置同样为便携式，增加了220V/110V直流辅助电压源。断路器模拟装置外形结构为面板安装式，面板尺寸按 19 英寸3U机箱设计，可与数字仿真系统、数字试验室等设备配套使用。

模拟断路器微机型高压断路器模拟装置和继电保护测试仪配合使用为例，介绍一下重合闸的试验接线及操作方法。接线如下（以A相为例）：将TH-12模拟断路器的跳闸线圈、合闸线圈、公共端分别与保护装置操作回路的跳闸线圈、合闸线圈、控制电源负极相连，（断路器的辅助触点与保护装置的开入接点相连）。将测试仪的电压输出端Ua 、 Ub 、 Uc 、 Un分别与保护装置的交流电压Ua 、 Ub 、 Uc 、 Un端子 相连。将测试仪的电流输出端la、lb、le 、 In分别与保护装置的交流电流la、lb、le、In端子相连。将测试仪的开入接点与保护装置的保护跳闸出口接点相连，开入接点的公共端与保护装置的控制电源正极相连，（开入接点R与保护装置的重合闸出口接点相连〉。注意：在开始试验前，请把TH-12模拟断路器的合闸线圈置于合位，以满足重合闸的充电条件。c)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。
