电缆故障探测仪,【天正华意电气设备(通化市分公司)tianzh3611-31】是一家集加工、销售为一体的生产型企业,生产厂家,经验丰富,质量保证,品质优良,我们的销售团队和技术专家随时待命,为您提供专业、及时的服务。如果您对我们的产品感兴趣或有任何疑问,请随时与我们联系,联系人:杨经理,地址:平度市平安路2号。

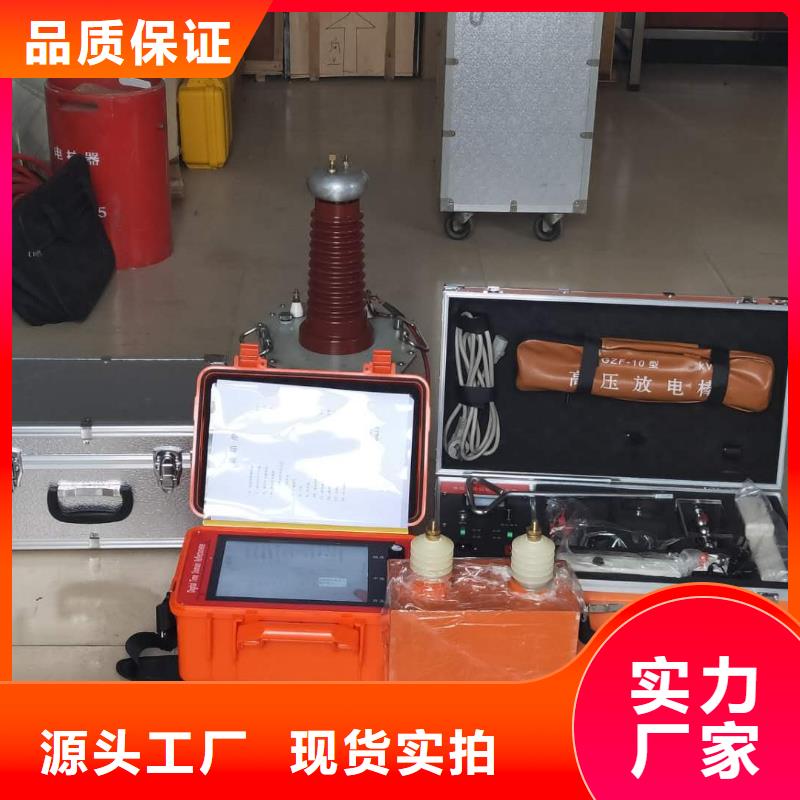

电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。

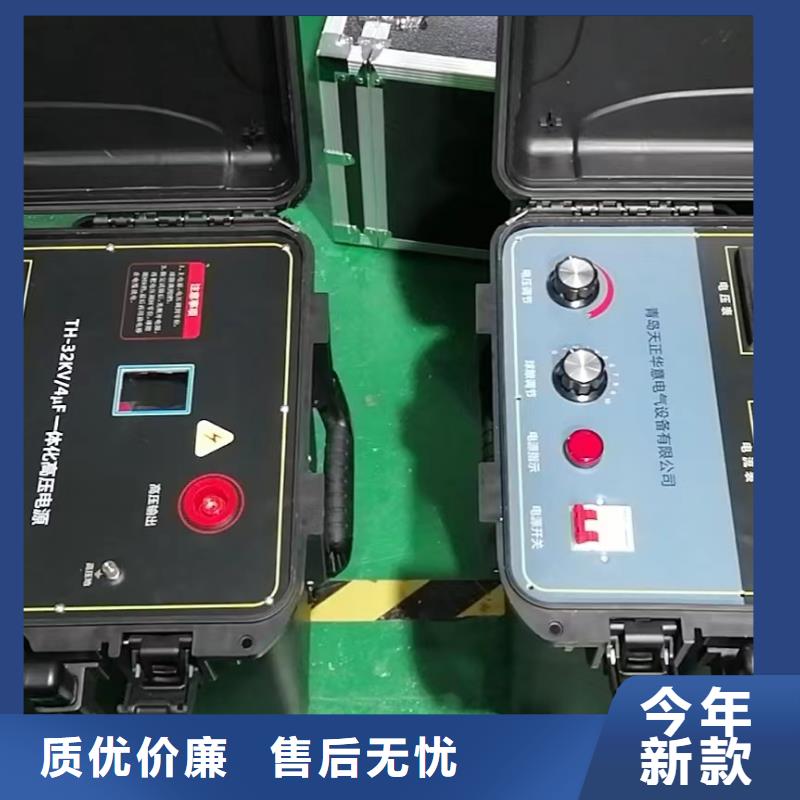

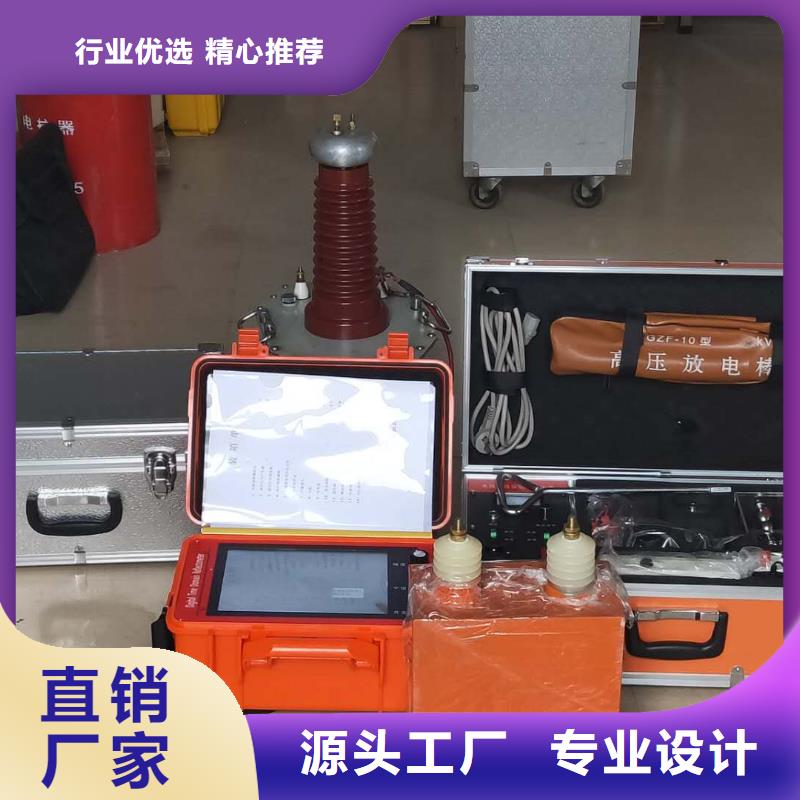

电缆故障探测仪 低压脉冲法测试电缆长度（全长 接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。如下图示：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。

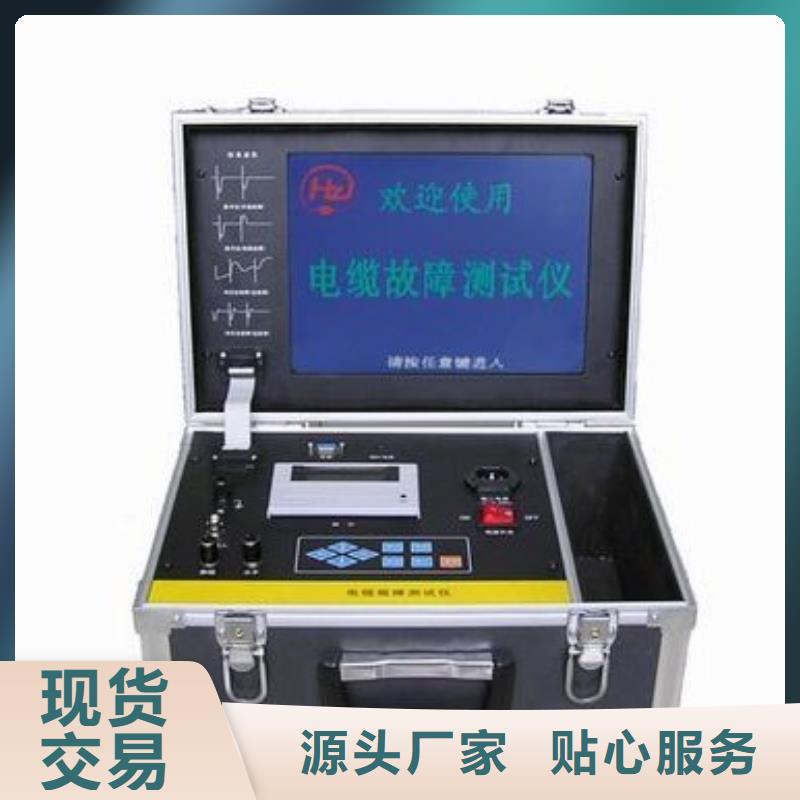

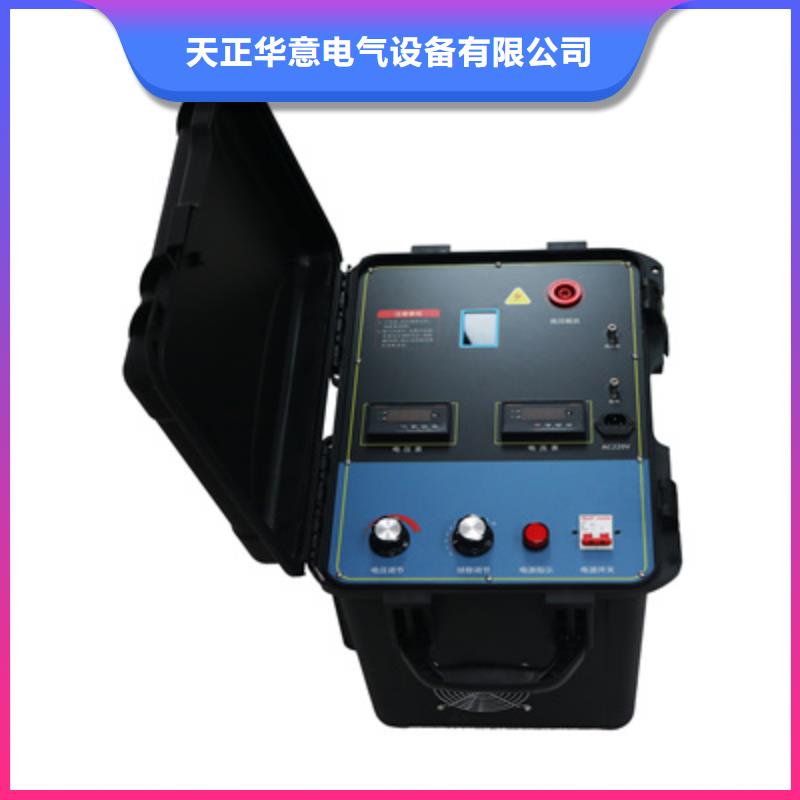

电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。
