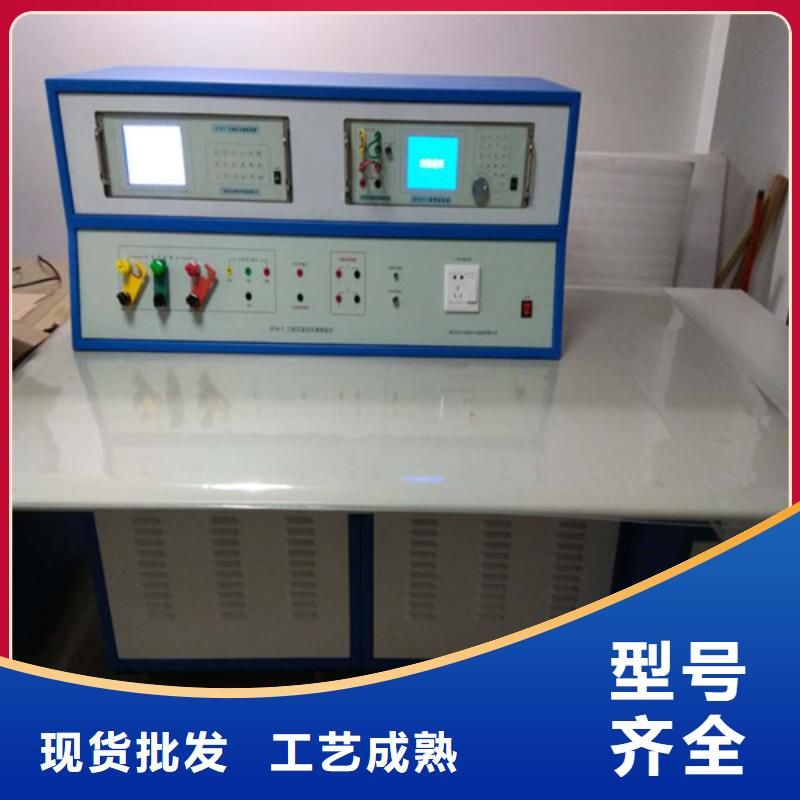

三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-2012、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。2．6 可按电能表检测负荷点或自选点进行电能表校验

三相标准功率源 产品简介本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

三相标准功率源 功率校准功率校准在校准完交流电压、交流电流后进行。以A相电压100V档、电流5A档为例，按“SEL”键选择被校准电量为功率，如图12。按“▼”键使电流档位框凸起，按“?”、“?”键选择档位至5A，电流档位框内显示“5”。再按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，电压档位框内显示“100”。把功率源的电压和电流接入本表及更高等级的标准功率表，升三相电压和电流至100V和5A，将功率源的电流对电压相角设为60o，此时两块表的功率读数约为250W（误差不大于±10％），在“测量值”栏下显示出Pa、Pb、Pc的实测值。将光标移至Pa位置，在“标准值”栏下的Pa框内输入标准表数值，按“OK”键一次，屏幕左边出现“OK”约一秒后消失，此时表示Pa 100V/ 5A档已校准。同理移动光标至Pb、Pc位置，按上述步骤实现电流档位（A）： 0.1 电压档位（V）： 100 OK: 校准确认 0-9：输入标准值 图13 5.7.3电压相位校准指三相电压间相位角（Uca、Uab、Ubc）的校准，如图13。以100V档Uc–Ua相角校准为例，按“SEL”键选择被校电量为相位，在Ua、Ub、Uc输入端并联输入同一电压，按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，升电压至附近，“测量值”栏下显示∠Uca、∠Uab、∠Ubc相角。移动光标至标准值栏对应∠Uca处，按“OK“键，屏幕左边出现“OK”约一秒后消失，表示Uca 100V档已校准。同理可完成Uab100V档、Ubc100V档及其他档位的校准。5.7.4直流校准直流校准指本表内所有直流测量（包括大直流测量和变送器输出小直流的测量）的校准。 直流校准分为零位校准和满度校准，先零位校准再满度校准。满度校准与交流电压校准方法一致。零位校准只在直流电压和直流电流状态有效。
