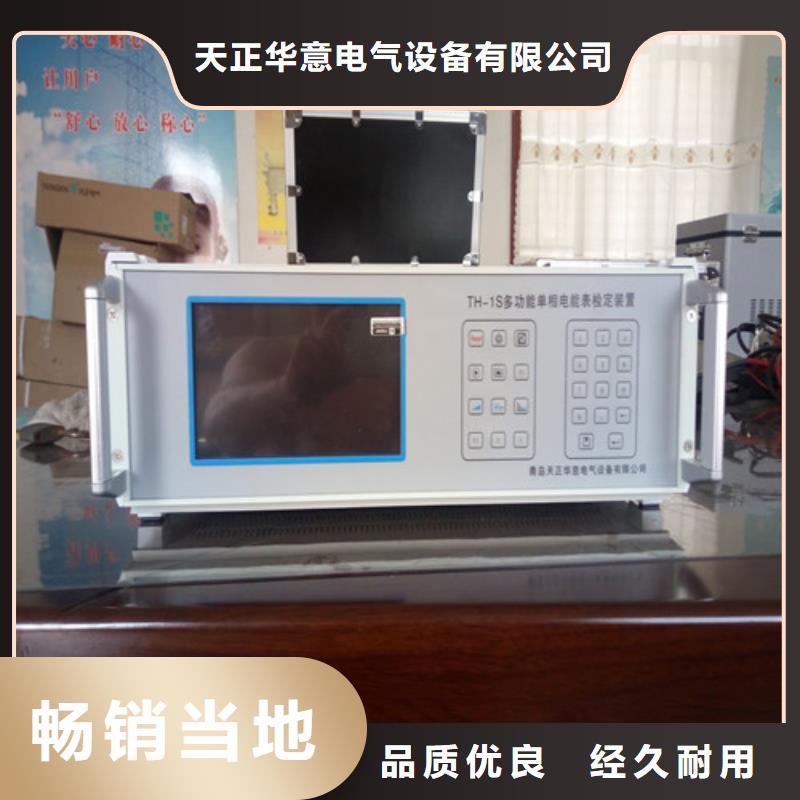

三相电能表校验装置数字合成正弦信号源输出的三相电压电流信号的相别、幅值、相位、频率，均软件可控。可由键盘或PC机控制实现电能表校验所需的负载点要求。标准锁相环电路和数/模转换器的高稳定度直流参考基准保证了输出正弦信号的长期稳定性。数字合成正弦信号源产生的电压和电流标准正弦信号，分别通过各自的反馈补偿调整电路送到电压功放和电流功放进行功率放大。放大的正弦电压信号经电压输出变压器升压后送到被校表和标准电能表。放大的正弦电流信号通过升流变压器升流后由装置的电流输出端子输出，串接标准表和各被校表电流线圈后回到升流器。输出电压、电流信号经电流、电压反馈采样互感器采样，反馈回功放前级的反馈补偿调整电路。装置的监视表（或标准表）提供输出实时监测。校验装置的软硬件设计，使输出电压、电流、相位、频率均具有满意的设置精度和调节细度，并具有较高的输出稳定度和较低的失真度。校验装置配置了由本公司自主开发的电能表校验系统软件，该软件需在Windows XP操作系统环境下运行。软件用菜单提示、视窗风格、功能强大，并提供多种检验报告打印格式供选择。

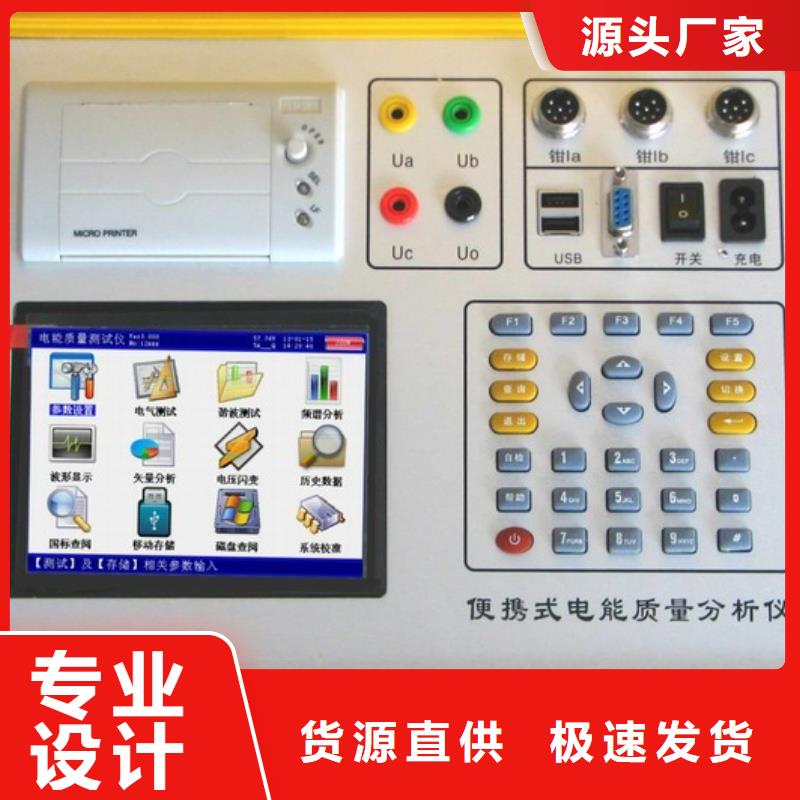

三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源,请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

三相电能表校验装置电能表校验前的相关参数设置进行电能表校验前，需要根据被校表及其在网线路的具体情况进行参数设置，通过键盘的“↑”、“↓”选择修改项，数字输入项通过键盘的0~9键输入相应数字，输入数字时“删除”键起到退格的作用。其他非数字输入项，通过“←”、“→”来选择该项的其他内容。具体设置项目如下：常数：被校电能表的的电能常数。输入范围是1~。圈数：指计算误差的校验圈数。输入范围是1~999。量程：是指电流量程，可以选择“内置5A”、“钳表5A”、“钳表50A”、“钳表100A”、“钳表500A”、“钳表1500A”等量程。分频：分频系数，指被校电能表脉冲常数超出本仪器的输入范围时，按照：实际被校电能表脉冲常数 ＝ 输入本仪器的被校电能表脉冲×分频系数的公式来计算，得到的分频系数。当未使用分频系数时，该项输入为1。
