二次压降负载测试仪,【天正华意电气设备(上海市分公司)tianzh3611-31】产品销售至全国多地,我们的二次压降负载测试仪不仅具备性能和的功能,更有着长达三年的质保承诺,欢迎来电咨询选购,联系人:杨经理,地址:平度市平安路2号。

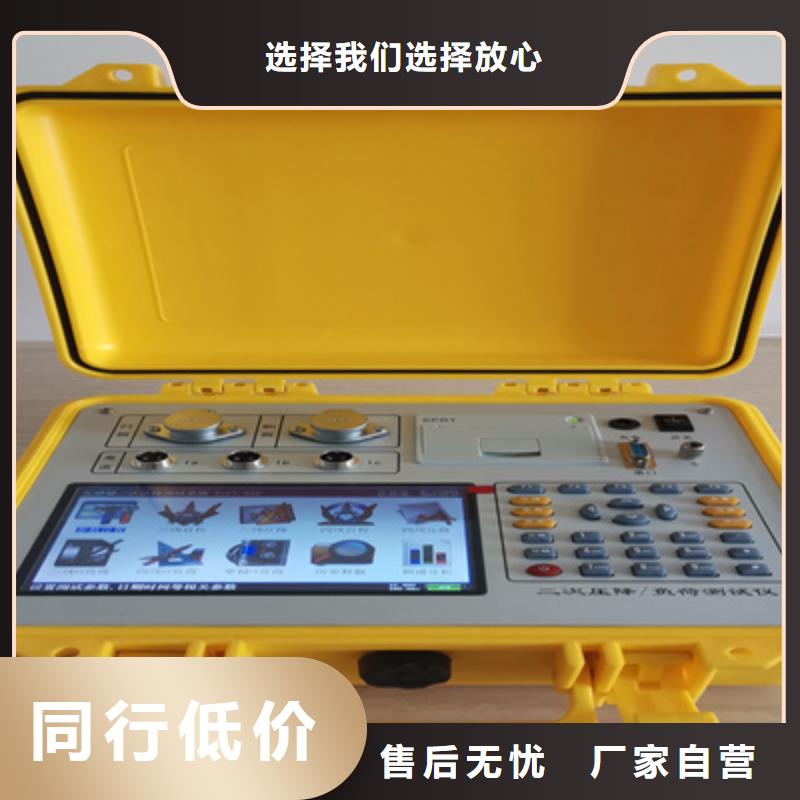

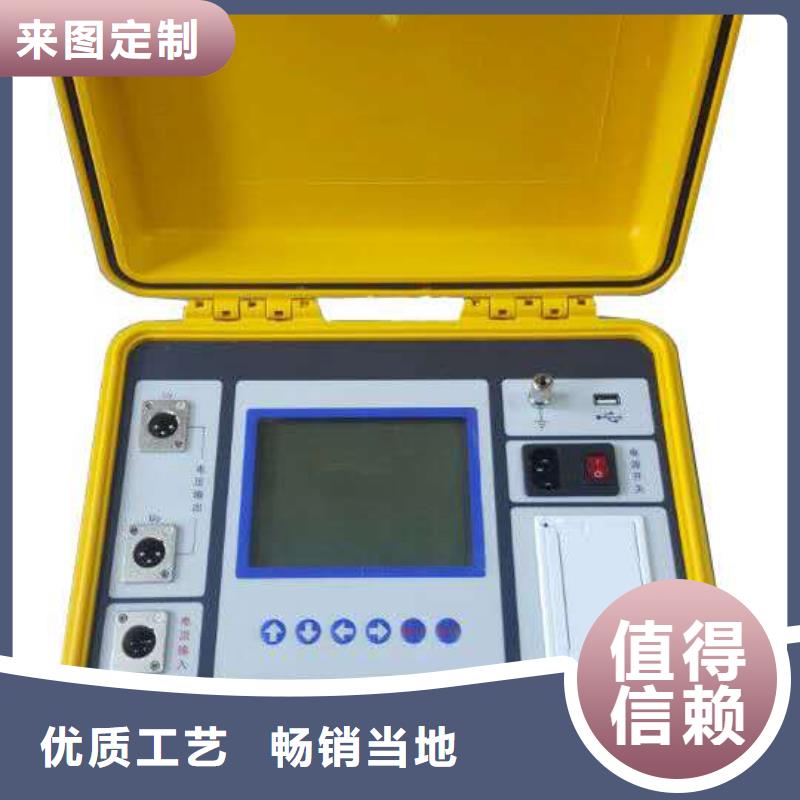

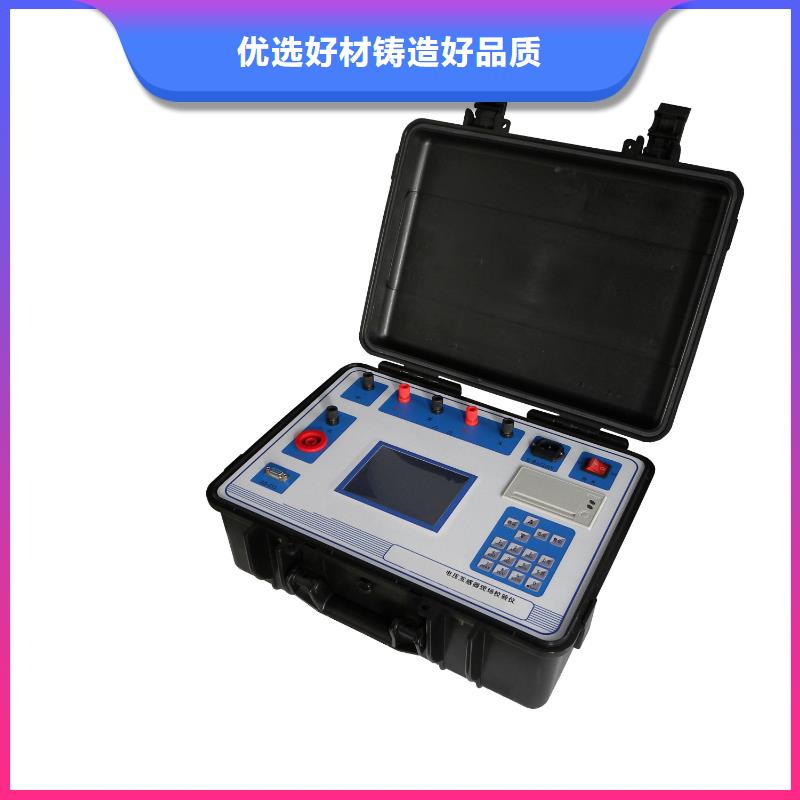

二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

二次压降负载测试仪电压幅值的大小与电压矢量的长度成比例。电流幅值的大小与电流矢量的长度成比例。在界面的右侧用数字显示电压，电流的幅值和相位，并且自动的判断电压相序和电流相序是否正确。用白色方块表示幅值大小，相序无法判断，用红色方块表示相序错误，用绿色方块表示相序正确。所有矢量都是以UA为相位参考，界面如下图所示：2、操作说明数据保持功能保持功能使屏幕上的参数测量值，矢量图保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到三相伏安界面在本界面时，按下F1键，仪表回到三相伏安界面。切换到单路测试界面在本界面时，按下F4键，仪表跳转到单路测试界面。切换到显示设置界面在本界面时，按下F3键，仪表跳到显示设置界面。在该界面下，可以实现矢量图的角度正方向，零序位置，基准量角度，以及是否显示UA,UB,UC,IA,IB,IC矢量。界面如下图所示。用←，→键移动到需要更改的项目，并用↑，↓键更改项目选项。由于电测计量部门和继电保护部门不同用户习惯不同，国内外不同设备上显示向量图方式也不同，为方便用户使用，向量图绘制还可以根据用户习惯进行设置，角度正方向可设为顺时针或逆时针，0°角可设为12 点钟方向或3 点钟方向，基准量可以设为0°或330°。可以设置是否显示UA,UB,UC,IA,IB,IC.更改完参数设置后，可以按F3键，保存设置，另外也可按F2直接复默认设置参数，按F1键回到矢量图界面查看设置的结果。

二次压降负载测试仪操作方式一、旋转鼠标使用方法旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。主菜单 （见图2）主菜单共有“CT”、“PT”2种选项，可以使用旋转鼠标进行选择和设置。参数设置：编号：(0000～9999)、上述设置项将在打印和保存时为索引信息方便用户查询。图2 ，主界面，接线图三、CT负荷试验1、参数设置在CT测试主界面中，选择进入“负荷”试验界面（如图4），设置二次侧额定电流： 1A或5A。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存打印”及“返回”选项进行下一步操作。图4，CT负荷测试界面 ，PT负荷接线图四、PT负荷试验1、参数设置在PT测试主界面中，选择进入“负荷”试验界面（如图5），设定好额定二次电压值：100V、100/√3、100/3。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存“打印”及“返回”选项进行下一步操作。五、数据查询在测试主界面中，选择进入“数据查询”试验界面（如图6），可以选择 “上页“下页返回”选项进行相应操作。图7为调出所保存的测试结果界面。 图6，数据查询界面 调出结果界面附录附录一、更换打印纸首先断开电源，按下打印机上的弹簧按钮，将打印机面板打开，取出卷轴，将新纸卷放进打印机，注意光面朝外（指甲轻划有黑色痕迹），抽出少许纸，按下面板。如果打印情况正常，但是纸上没有文字或曲线，说明纸装反了。售后服务承诺本产品一年保修，终身维护。
