【全新视界!】高低压开关柜通电试验台产品视频,带你领略产品新风尚!
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 45 |
工作温度 | 45 |

【天正华意电气设备(太原市分公司)tianzh3611-31】从事高低压开关柜通电试验台生产已有8年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:平度市平安路2号。

高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流,应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流,可将跳闸电流接入任意跳闸回路,也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。
辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应,每相有一对常开一对常闭接点,辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应,每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是,输出接点Ⅰ与输出接点Ⅱ动作是相互独立的,例如当只有跳闸Ⅰ回路有跳闸电流时,输出接点Ⅰ状态翻转(对应跳闸后状态),输出接点Ⅱ并不翻转,当跳闸Ⅰ、Ⅱ同时有电流时,输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。
6、双路试验接线图3 模拟断路器与保护测试仪
配合进行保护装置整组传动试验系统接线图
模拟断路器与测试仪及保护装置相配合使用,替代实际断路器,可以进行保护装置动作跳合断路器的整组传动试验,请参见图3。图3是按双跳闸电流线圈试验接线,当只有一路跳闸电流时,另一路不接。
在保护装置的测试过程中,模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出,将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中,与保护和测试仪配合,完成保护装置的整组测试(如图4,只以A相单组跳闸跳圈为例)。

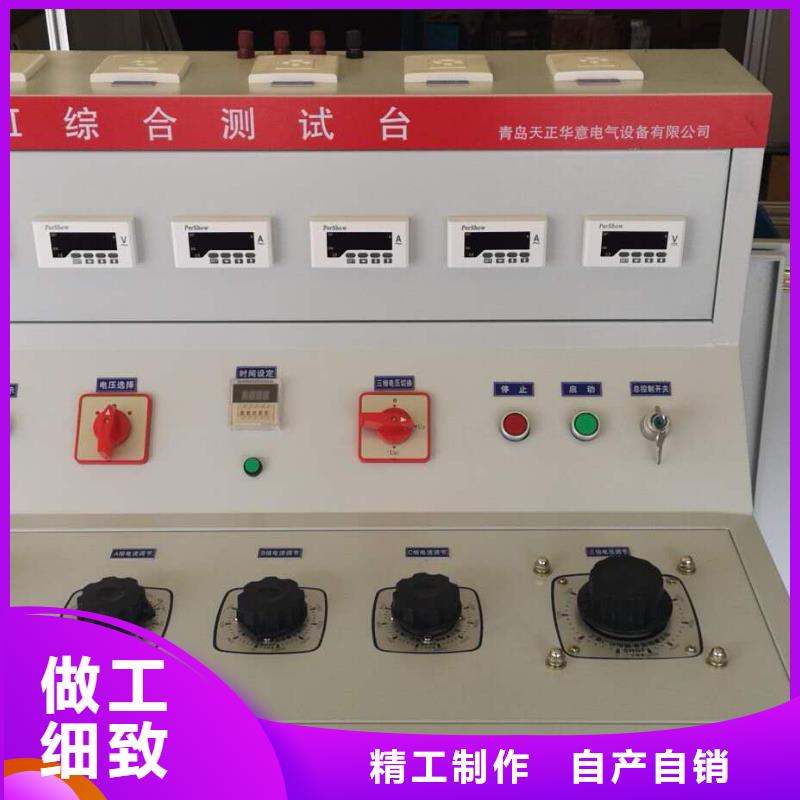

高低压开关柜通电试验台此时可顺时针分别旋转A、B、C三相调压器手轮,监视三相可调电压、电流表,可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时,缓慢调节到所需电压或电流,按下停止按钮。将电秒表清零。然后按下启动按钮,至被试品动作,电秒表停止计时,表示此试验完成。做完该项试验后,将三相旋钮分别归零,按下停止按钮。此时交流可调输出接线柱无电压或电流输出。注:此三相可调交流0~1000A/2V电压输出工作时,三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。4、单相直流0~260V电压可调输出在后接线板的接线柱(直流电压)上按试品所需极性在“+”“-”极接线柱上接线,将总电源开关(QF1)置于“ON” 位置,将下面板上调压器手轮逆时针调到零位,按上单相直流可调电压输出0~260V按钮,单相直流可调输出指示灯亮,表示在接线柱(直流电压)上有单相直流有电压可输出,此时可顺时针旋转A相调压器手轮调压,监视单相直流可调电压表,可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上,三相交流可调输出指示灯灭,此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上,按动启动按钮,缓慢调节A相旋钮,观察面板上直流电压表、直流电流表到达需要输出值即可。

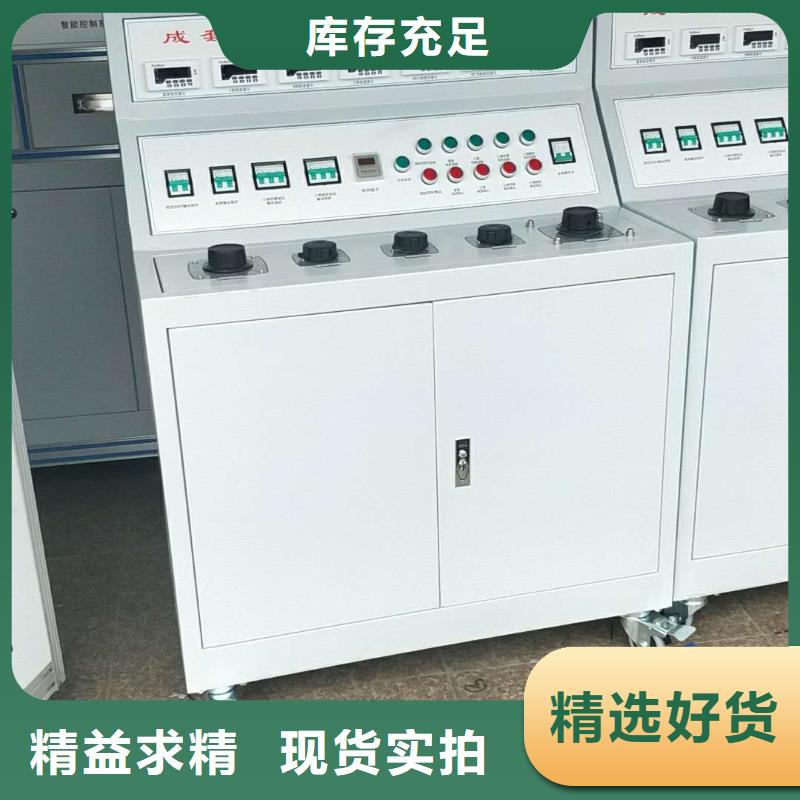

高低压开关柜通电试验台、概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。二、技术参数:输入电源:三相四线AC380V输出电压及电流:1、三相AC100V输出(固定值)一组2、三相AC 0 – 10A输出(10A,可调值〉 一组3、交流电压输出三相AC 0 –450V,220V时,电流小于10A 一组4、直流操作电压输出 DC 0 - 260V一组5、单相AC220V输出(接线柱)二组6、三相AC380V输出(固定值,接线柱) 一组7、单相24V,36V,110V,220V直流固定输出 一组8、带计时功能9、外形尺寸:550*750*800mm10、重量:55KG三、面板示意图及线路原理图后面板示意图(图一)前面板示意图(图二)前面板示意图(图四)前面板示意图(图五)四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制,输出端为接线柱。根据用户特殊要求,参数中2、3、4、项,可以同时合闸,没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。
