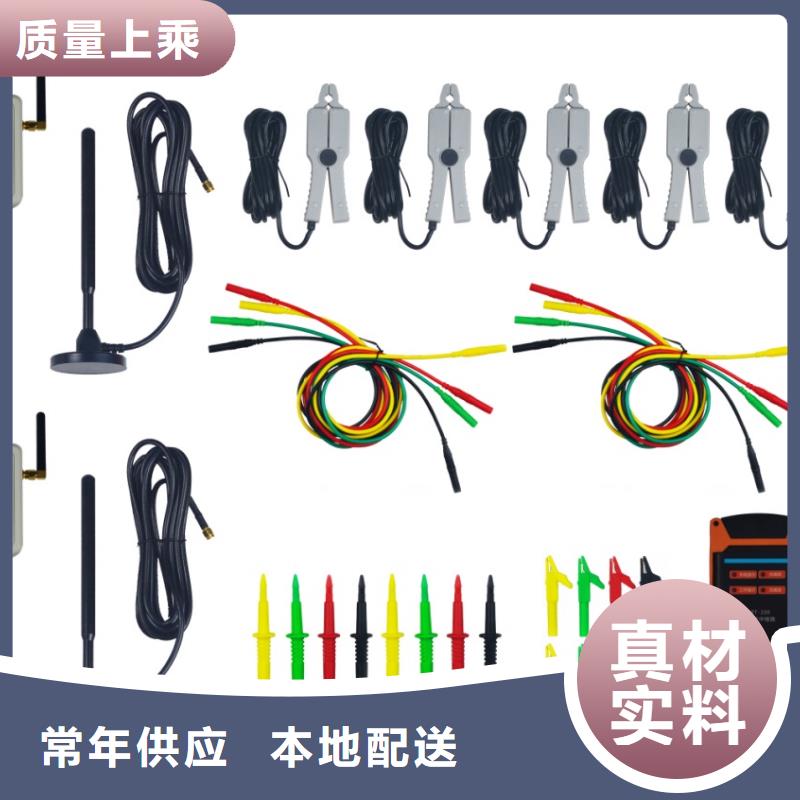

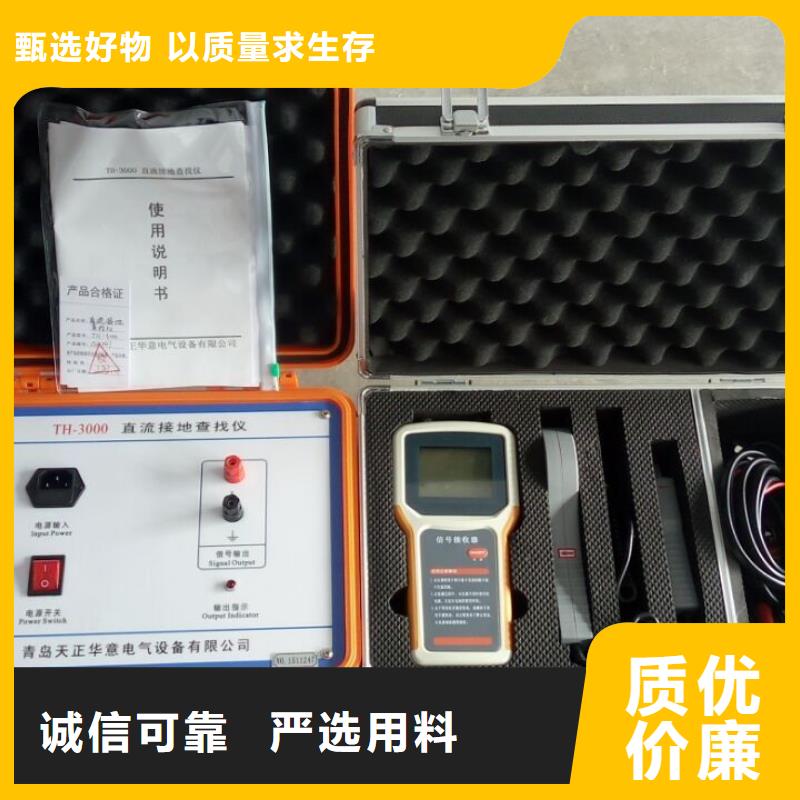

直流系统接地故障定位仪 高性装置采用微安级的检测信号配合高分辨率的直流检测采集器实现故障检测及定位，对直流系统无任何影响。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：DC40V-300V, ?环境温度：-20℃—55℃?相对湿度：0—90％直流电压测量?直流电压测量范围:20-300V ?直流电压测量分辨率：0.1V?直流电压测量精度：220V直流电源系统（180V~286V）110V直流电源系统（90V~143V）±0.5％交流电压测量?测量交流与直流窜电电压：10-280v?交流电压测量分辨率：0.1V?交流电压测量精度：±5％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ；绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri 200uF:显示具体数值； 10uF≤C≤200uF:±10％或±3uF；显示介质及分辨率：TFT,320x2404．2 探测仪主要技术指标绝缘电阻测量?绝缘电阻测量范围: 0-500KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri ＜10KΩ 显示具体数值 10KΩ≤Ri≤500KΩ: ±10％频谱分析范围?频谱分析通道数量:1?频谱分析频段范围:0.125-12.5Hz?频率分辨率: 0.125Hz电流波形显示周期：8s；4．3无线通信技术指标?速率：2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象?多频点：125频点，满足多点通信和跳频通信需要?超小型：内置2.4GHz天线，体积小巧，15x29mm?低功耗：当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗。

直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能 设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能 选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能

直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。
