直流系统绝缘校验仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。而直流系统中的交流窜电故障则为直流系统中为严重的接地情况，当直流系统中发生交流窜电故障后，极有可能造成保护的误动作，危害具大。根据直流系统反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流窜电故障提供有效的解决方法，导致直流系统发生交流窜电故障后维护人员不能及时处理，危害直流系统的。为此，我公司开发出了直流系统交流窜电测记告警装置，该模块可以在不改变原直流系统绝缘监测装置的情况下新增直流系统中交流窜电故障的特征分析、直流系统中交直流有效值分量的提取显示、以及实现交流窜入直流的测记告警功能。一旦发生交流窜电事故立刻告知维护人员交流窜电电压大小即发生窜电的回路，为直流系统交流窜电故障提供了快速有效的解决方案。

直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作,工作电压为3.2V～4.2V,与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ),150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）

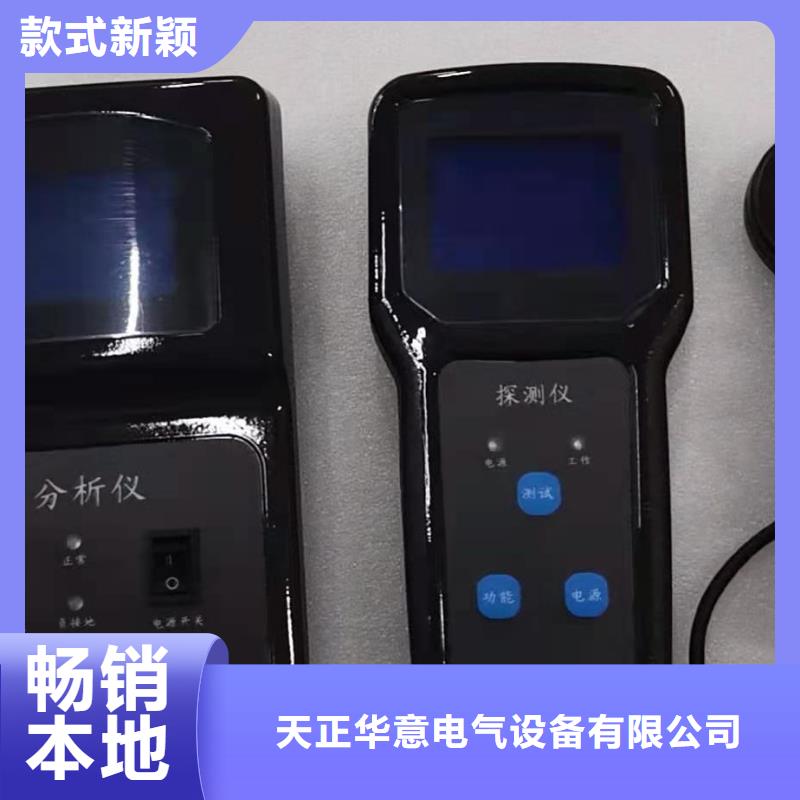

直流系统绝缘校验仪产品主要特点1、本仪器分信号发送器（分析仪）和接收器（定位仪），分析仪直接从母线上取电,不需外接交流或使用电池供电,操作更加方便；2、解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障；3、完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在小范围内并定位；4、准确指示接地信号电流方向，快速查找接地故障点；5、具有语音播报接地状况及接地方向；6、准确检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，快速准确定位故障点；7、300V以下的直流系统共用一套直流接地分析仪，没有对直流电压有其他特殊的要求；7、全触屏智能设计、使用更方便、无需按键控制，信号源电流小于800uA，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用；8、纹波分析与数字示波器功能：采用频谱分析功能，解决各种干扰信号，查看各种检测信号和回路的波形信息；9、智能电流钳，自动检测电流钳开、闭状态，大、小钳口通用；10、能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地； 11、能解决同极异极直流互窜故障，并选出互窜故障支路；12、满足不同规格，不同对地电容的站用电源，检测母线电容数值；
