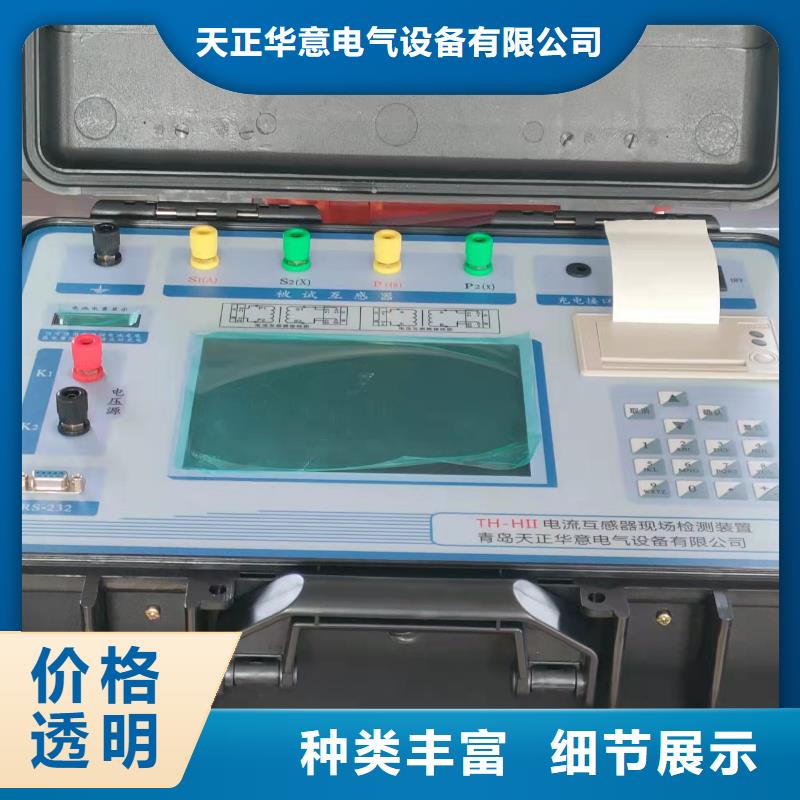

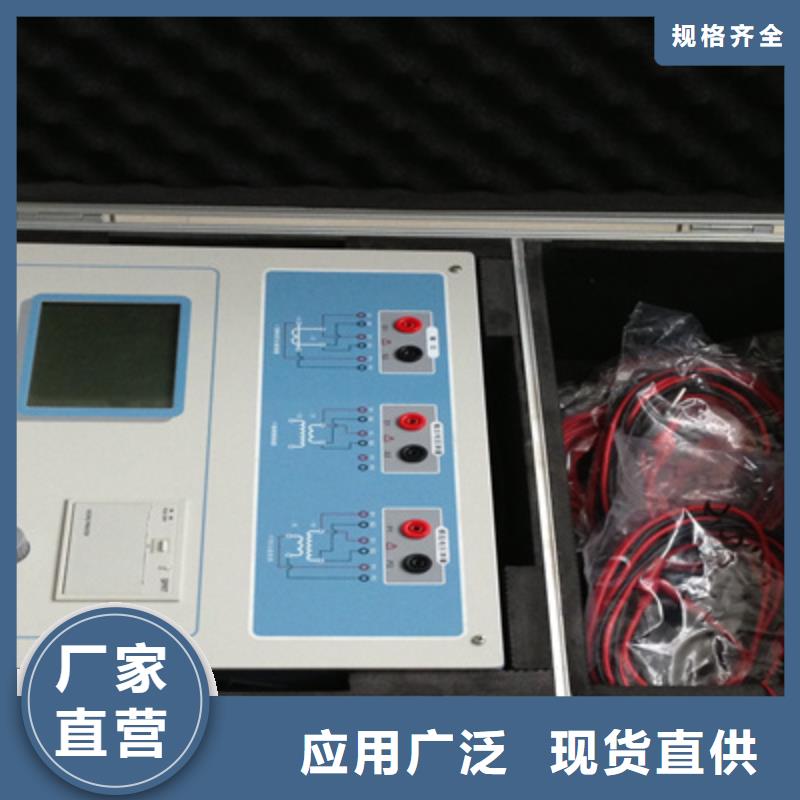

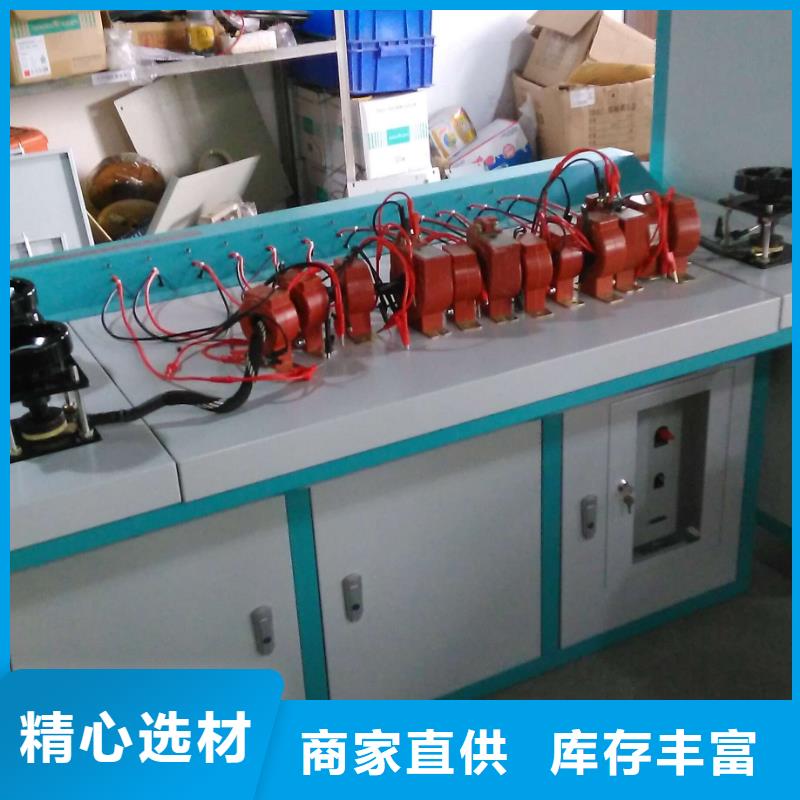

互感器综合测试仪额定电流：被测CT的二次侧额定电流，正常为1A或5A，通过左右键来切换。?下限负荷：被测CT的下限负荷（也叫轻载负荷），通过左右键来切换。?CT_变比：被测CT的变比值，通过左右键来进行切换设置。?CT_精度：被测CT的精度等级，通过左右键来切换设置，可以选择0.5、0.2、0.5S、0.2S 、0.1级。?功率因数：被测互感器的功率因数，通过左右键来切换设置，通常可为0.8和1.0。?设置日期：用来对当前的日期进行设置，调整当前的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?开始规程测试：在此选项按回车键开始规程测试。参数设置完成后，选择开始测试，出现图5所示界面图5、CT规程测试数据界面图中显示出额定负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值，还有在下限负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值。3、CT单点测试界面在选中‘CT单点测试’功能时，进入单点测试设置屏。如图6所示：图6、单点测试设置界面参数设置屏可见，项目有：功率因数、测试负荷、百分数值、开始任意点测试四个项目；同时给出具体接线图。各项参数的含义和作用如下：功率因数：被测互感器的功率因数，通过数字键来设置，可为0和1.0之间的任意数值。?测试负荷：被测互感器的负荷值，通过数字键来设置。?百分数值：测试电流的百分数值，通过数字键来设置。

互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。

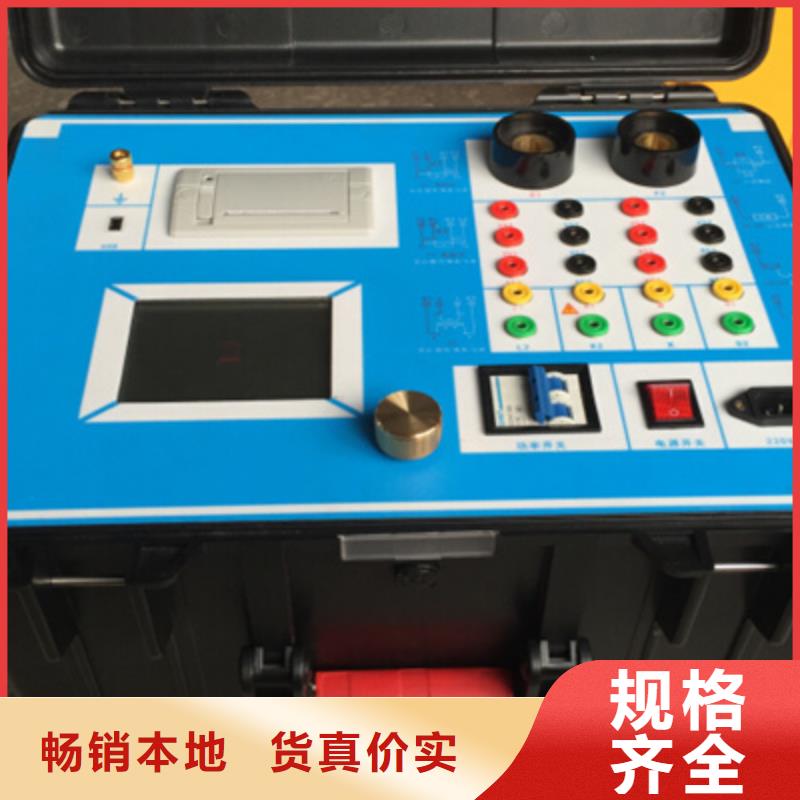

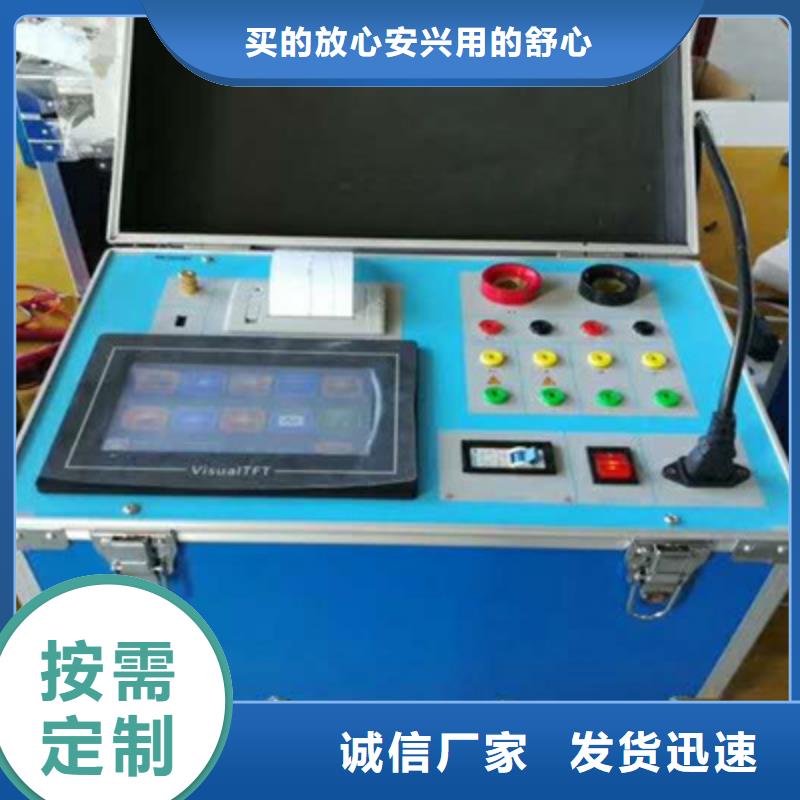

互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。
