电器综合试验台如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。 3、选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 。图8图94、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。当常开触点故障时系统报警并停止测试，关闭所有输出。检测常闭：当选择检测常闭时，辅助开关状态接线应接到常闭触点。当常闭触点故障时系统报警并停止测试，关闭所有输出。都不检测：当选择都不检测时，辅助开关状态接线可不接，悬空。检测辅助开关功能失效。图10 图116、计数清零：按“↑”“↓”选择“计数清零” 如图4。再按“确定”键，进入图10由于磨合次数断电自动保存，如上次没有磨合完，磨合次数不为零，如需从零开始磨合，需重新计数清零，当一次磨合结束后系统自动清零。 、开始磨合：开始磨合前，需接好测试线，调整好电压值，先按“合/分”键，看能否正常动作，并观察显示屏的状态是否合开关状态一致。需要储能的断路器，先按“储能”键，保证能正常储能。按“↑”“↓”选择“开始磨合” 如图4。再按“确定”键，进入图11。，确定设置没有问题，选 “开始”进行磨合，如图12。需要暂停按“确定”键。

电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

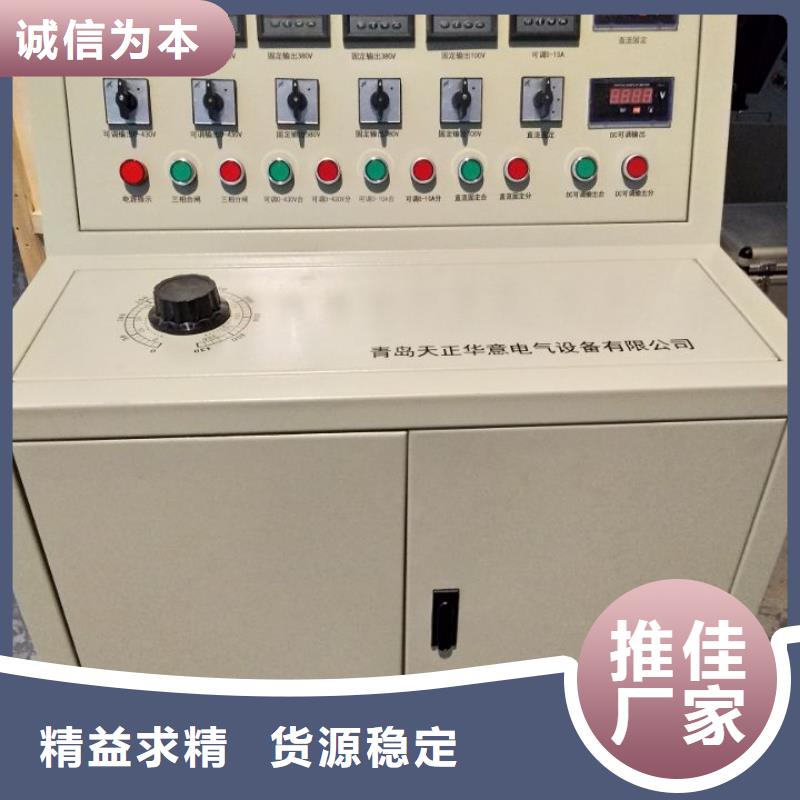

电器综合试验台、面板介绍图1面板介绍如图1。1、仪器接地端（系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏（人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。（三）开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。
