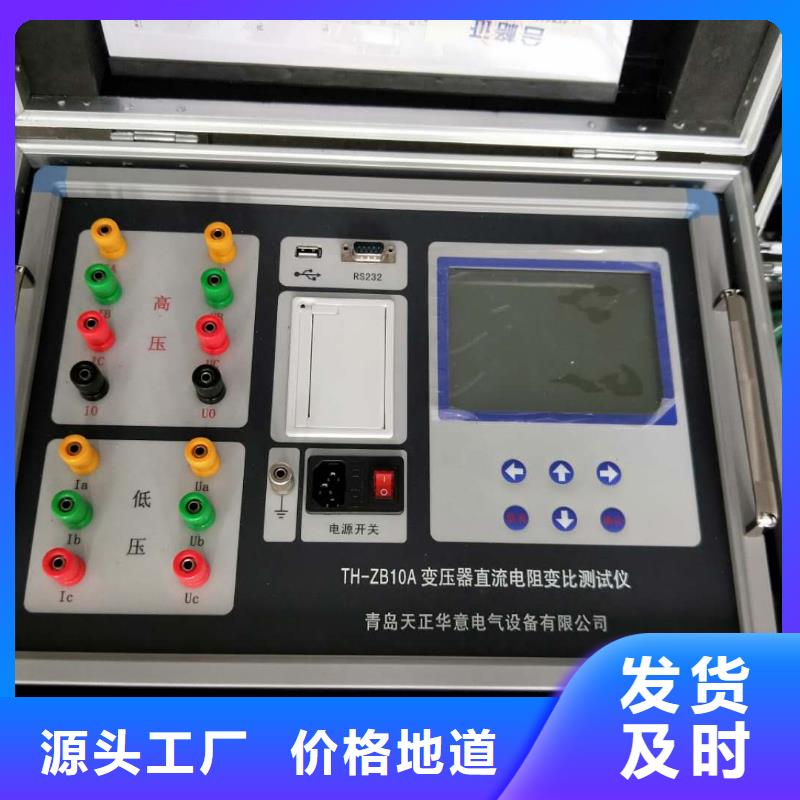

直流电阻测试仪,【天正华意电气设备有限公司(吉林分公司)tianzh3611-31】主要从事直流电阻测试仪的研发、kawSI5qgC生产和销售,市场面向全国各个地区,拥有多家成功案例,今日新闻,可直接拨打电话了解更多直流电阻测试仪详情,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

直流电阻测试仪单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AO”相（见图四、图五）。图四图五按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图六）。图六屏幕中间显示测量结果，底部显示可操作菜单：?解锁：解除数据锁定，测试数据实时刷新。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。此时按“取消”键，接触数据锁定，测试数据实时刷新，再次按“取消”键仪器将停止测试，并开始放电（见图七），放电完成后，仪器自动返回直阻参数设置屏。图七放电完成后，仪器自动返回直阻参数设置屏。5.3.1.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图八）。图八如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量， 使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。测量过程如下：图九三相测量将先测量出单相AO阻值，如选择“自动模式”待阻值稳定后装置将自动切换到三相充电计算三相电阻值；如选择“手动模式”，则需人为判断阻值稳定，手动确认。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十、十一）。图十20℃测量值 75℃折算值不平衡率图十一在此界面，按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图十二）； 图十二在“实时测量”状态可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?解锁：解除数据锁定，测试数据实时刷新。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按此时按“取消”键，接触数据锁定，测试数据实时刷新，再次按“取消”键仪器将停止测试，放电完成后，仪器自动返回直阻参数设置屏。

直流电阻测试仪按“左右”键选择“缩放”或“标尺”选项，按“上下”键修改所选参数，其中“缩放”指波形的缩放比例，如1:1指波形按1:1进行显示，如1:2指波形被缩小2倍进行显示，依此类推（仪器在“波形显示”屏时总是自动缩放到仪器液晶屏全屏显示的比例），用户可根据需要调节缩放比例，其中波形越被放大，波形分析时光标移动分辨率越高，分析结果精度越高，波形越被缩小，波形分析时光标移动分辨率越低，但波形压缩成整屏显示时，显示更直观；“标尺”t1指左面的竖线光标，t2指右面的竖线光标，当相应标尺被选择后显示实线，未被选择时显示虚线，转动“飞梭”来移动所选的标尺，当需要光标慢速移动时缓慢转动“飞梭”，当需要光标快速移动时可快速转动“飞梭”，两标尺在移动过程中不能相互穿越只能重合，任何时候按下“飞梭”，波形恢复到初始显示状态。上面的电阻值为标尺之间的平均电阻值（两标尺重合后为标尺所在位置的瞬时电阻值），左下面的ΔT为两标尺之间的时间，下面的电阻值为t2标尺所在位置所指示的瞬时电阻值。仪器可打印出两标尺间的平均电阻值（在“分析数据打印”屏称为过渡电阻值），对于A相波形，调整两标尺，使之位于在波形中电流通过限流电阻的那一段（通常为 点位置的平滑处），这时上方显示的电阻值即为两标尺之间的平均电阻值，这时按“确认”键进入“分析数据打印”项打印A相的过渡电阻值， B相、C相和A相的测量、打印设置原理相同。仪器可打印出t2标尺所在位置的瞬时电阻值，基本原则是：要看哪一点的电阻值，就把t2标尺移动到那一点，如想测量、打印A相瞬时电阻值，可将t2标尺移动到想要测量的位置，这时下方显示的电阻值即为t2标尺所在位置的瞬时电阻值，这时按“确认”键进入“分析数据打印”项打印A相的瞬时电阻值，B相、C相和A相的测量、打印原理相同。注意：当波形有抖动时，应尽可能找比较平滑段。波形分析时还应注意，M型有一些是并联双断口结构，这时测试的电阻值是铭牌标定值的1/2。如用1A档测量时，当波形出现过零点且持续2ms以上时，可换成0.5A档测。如果用0.5A档测，阻值也超过仪器测量范围，很可能存在接触不良或有松动处，此时应慎重对待多测几次。 调节两标尺的位置，将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形 向上升起的拐点），此时显示屏左下方的Δt数值即为A相波形的过渡时间，此时按“确认”键进入“分析数据打印”项打印A相的过渡时间，同理，根据B、C相波形的起点、终点调整两标尺的位置，再分别打印出B、C相波形的过渡时间。确定过渡时间的基本原则是：起始时间从曲线向下的拐点开始；结束时间从曲线 一个向上的拐点终止

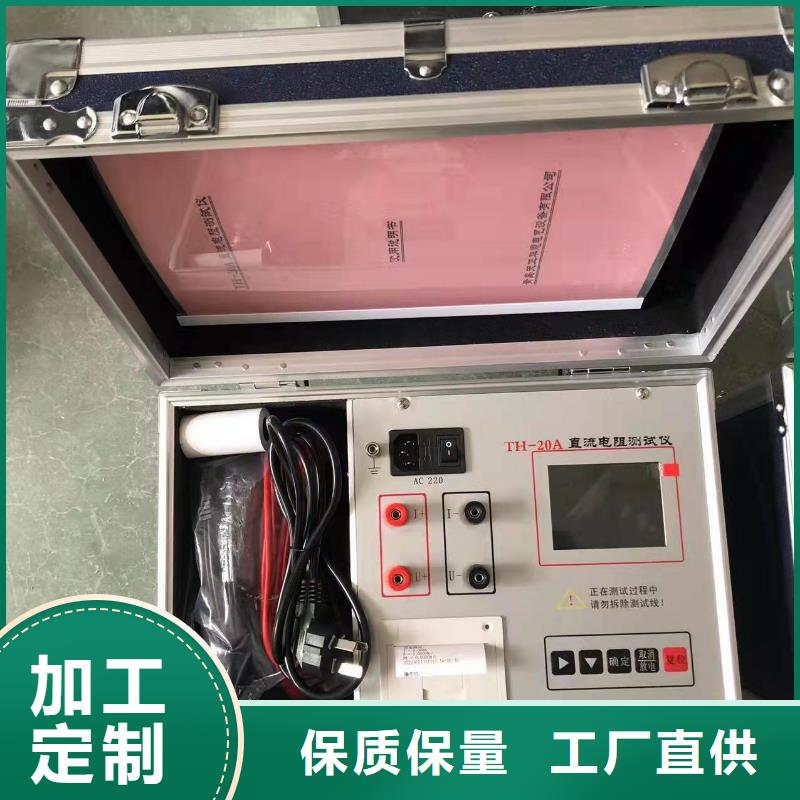

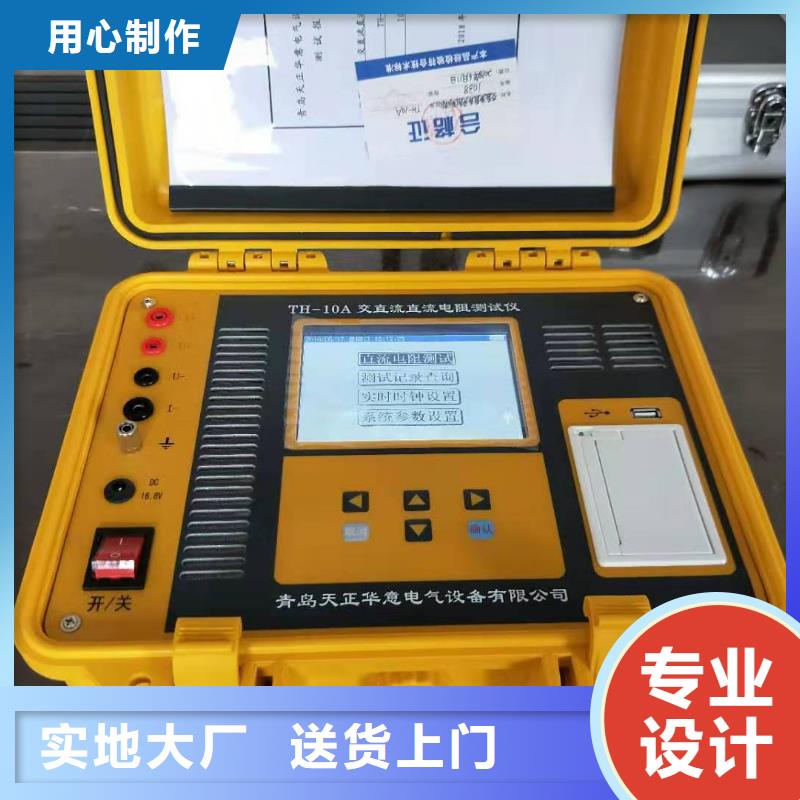

直流电阻测试仪1、交流开关：选择交流工作方式，执行开机/关机操作。（打开交流开关时，请确保直流开关处于关闭状态）。2、交流电源插座：仪器外接电源接口，需接入AC220V，50HZ电源。3、直流开关：选择直流工作方式，执行开机/关机操作。（打开直流开关时，请确保交流开关处于关闭状态）。4、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。5、I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负。6、V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。7、接地柱：仪器接地，保护设备及人身。8、打印机：微型打印机，打印输出测试数据。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。
