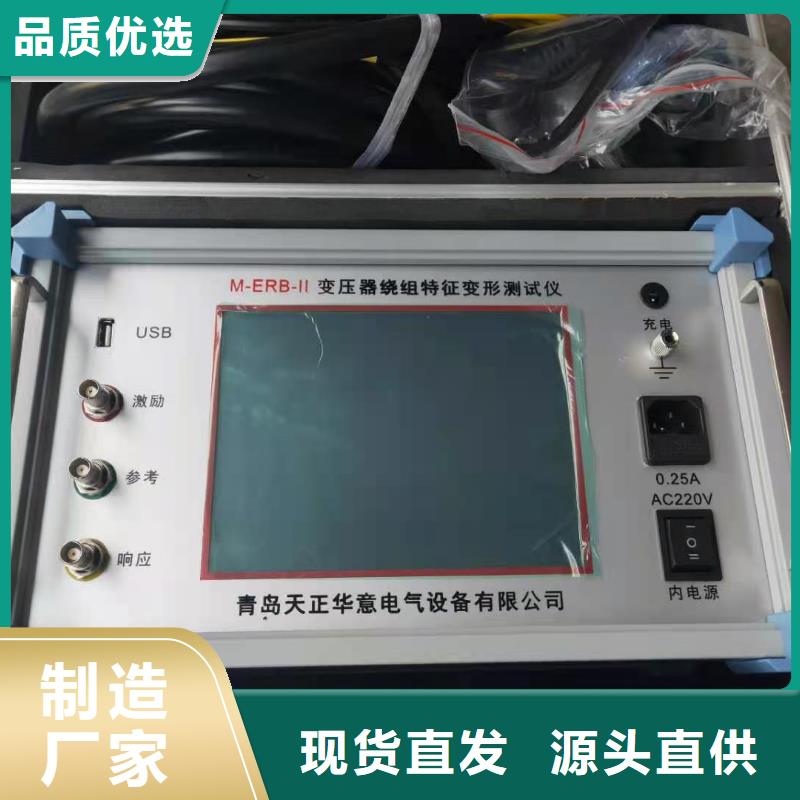

金华变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

金华变压器绕组变形测试仪 阻抗法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分由嵌入电脑与测量部分连接，使用方便。2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器智能化程度高，使用方便，具有自动量程调节，自动采样调节等多种功能。4.软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。a)提供历史数据对比分析，对所有数据进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，自动诊断绕组的变形情况，给出诊断的参考结论。b)软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。c)软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。5.软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作。6.每相测量所需时间小于15秒对一台电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过1分钟。7.测量变压器时接线人员可任意布放信号输入输出引线对测量结果无影响接线人员可停留在变压器油箱上面不必下来减轻劳动强度。

金华变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

金华变压器绕组变形测试仪二、频响法主要技术特点1.采集控制采用高速、高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口。3.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。4.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。5.信号输出幅度软件调节，幅度峰值±10V。6.计算机将检测结果自动分析和生成电子文档(Word)。7.仪器具有线性扫频测量和分段扫频测量双测量系统功能兼容当前国内两种技术流派的测量模式。8.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。9.检测数据自动分析系统横向比较A、B 、C三相之间进行绕组相似性比较其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较其分析结果为: ①正常绕组②轻度变形③中度变形④严重变形10.可自动生成Word电子文档，供保存和打印。11.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

金华变压器绕组变形测试仪可以在电脑上浏览绕组变形测试仪使用说明书。19.2浏览菜单栏的下方，即为浏览和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“浏览”项目。此时，下方为文件系统的树型结构，可选择已保存的曲线数据文件，具体操作介绍请参照软件测试流程。19.3测量准备对变压器测试的时候，选择“测量”项目。此时下方为测量变压器的时候，需要填入的一些参数。19.4设置在开始测量后要设置测量变压器的一些相关参数，这些参数影响短路阻抗短路损耗等的计算结果，所以请准确填写。（高压侧标称电压、高压侧标称电流为必填选项，短路阻抗如果填入正确数据可与测量结果进行比较）19.5工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。二十、阻抗法PC测试软件使用流程20.1 USB驱动安装20.1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。20.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。20.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。20.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。20.3测量进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。
